Подушка вальца Caterpillar 235-5027: что это за деталь и почему её не стоит игнорировать
Опубликовано: 16.07.2026
Если нужна именно эта позиция, отдельно сверяют позицию Caterpillar 235-5027: артикул, размеры, крепеж и применяемость должны совпадать с конкретной моделью техники.

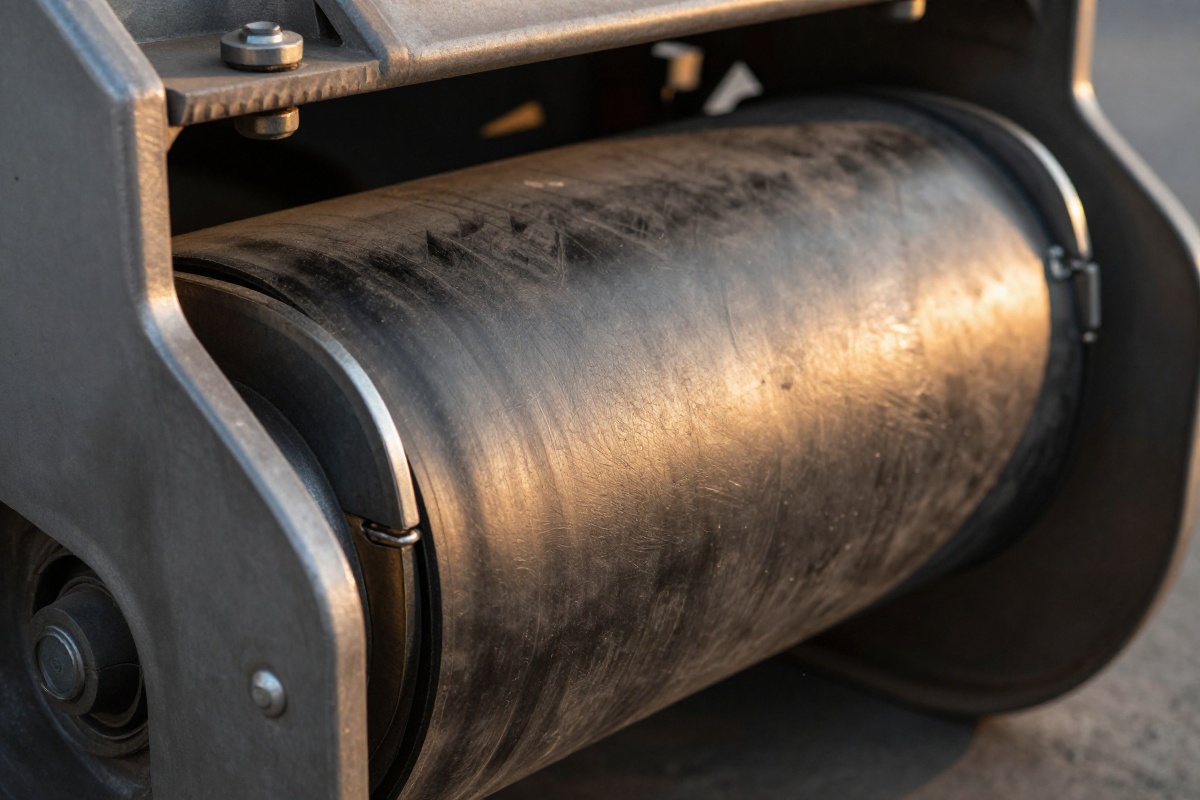

Роль подушки в вибрационном катке
Представьте себе виброблок катка: эксцентрик весом в несколько десятков килограммов вращается с частотой от 25 до 40 герц, создавая центробежную силу в несколько тонн. Эта энергия должна идти вниз — в барабан, а затем в уплотняемый материал. Но по законам физики часть колебаний неизбежно передаётся на раму машины.
Подушка вальца работает как пружина с высоким внутренним демпфированием. Она пропускает статическую нагрузку — вес барабана, давление пружин подвески, вес самого виброблока. Но при этом она поглощает значительную долю динамических воздействий. Без таких элементов каток развалился бы за один сезон интенсивной работы.
Конструктивно подушка представляет собой металлические фланцы с заложенным между ними массивным резиновым блоком. Резина здесь не простая — это специальная смесь, устойчивая к маслам, озону, перепадам температур и циклическим нагрузкам. Обычная автомобильная резина в таких условиях рассыплется за считанные недели.

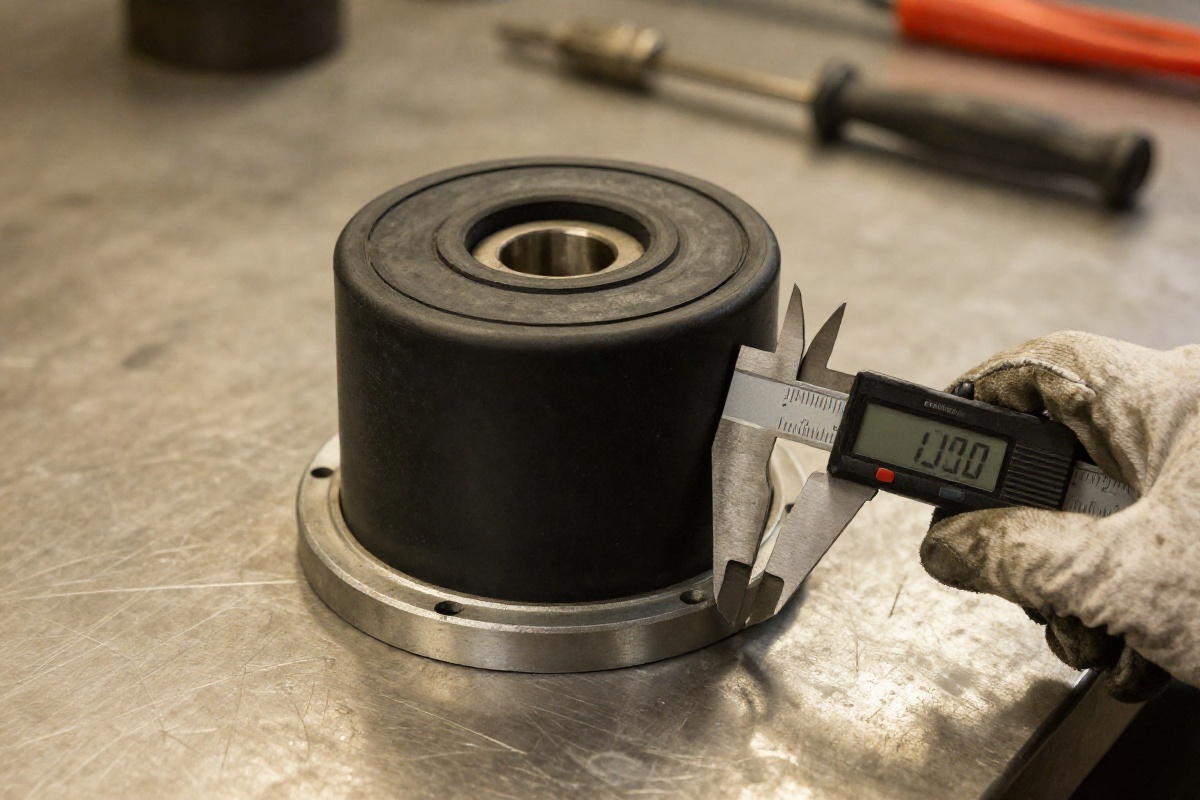

Размеры и конструктивные особенности 235-5027
Подушка Caterpillar 235-5027 относится к элементам среднего размерного ряда. Её основные габариты:
- Наружный диаметр резинового массива — примерно 215 мм
- Общая высота в свободном состоянии — около 70 мм
- Диаметр центрального крепёжного отверстия — порядка 32 мм
- Диаметр посадочных отверстий на фланцах — около 18 мм
Точные допуски зависят от партии и производителя, но рабочие поверхности рассчитаны так, чтобы обеспечить необходимую жёсткость при сжатии и сдвиге. Подушка работает одновременно в двух режимах: воспринимает осевую нагрузку (вес барабана давит сверху вниз) и сдвиговую (виброблок пытается «скрутить» крепление).
Металлические фланцы отштампованы из стали достаточной толщины, чтобы крепёжные болты не прорывали металл при пиковых нагрузках. Резиновый блок вулканизирован непосредственно к металлу — это критически важно, потому что любая прослойка или непроклей приведут к быстрому отслоению.

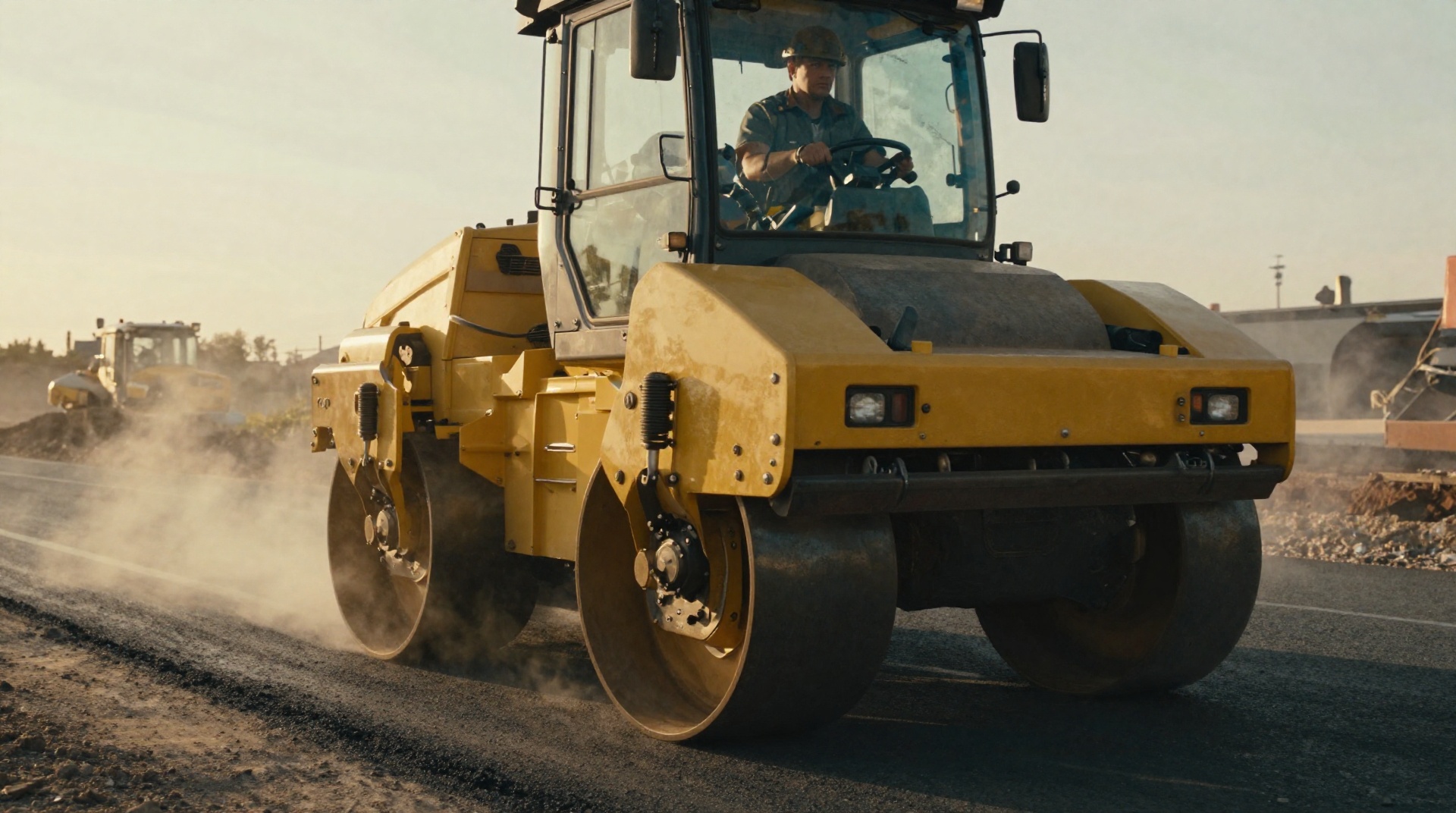

На каких машинах применяется
Номер 235-5027 встречается преимущественно на вибрационных катках Caterpillar средней тоннажности. Это машины весом от 10 до 14 тонн, которые массово используются на дорожном строительстве, при возведении площадок, укладке труб и благоустройстве. Конкретные модели могут варьироваться в зависимости от года выпуска и комплектации, но этот узел типичен для линейок, которые десятилетиями трудятся на объектах по всему миру.
На одном катке таких подушек устанавливается несколько штук — обычно от четырёх до восьми, в зависимости от конструкции крепления виброблока. И здесь кроется важный практический момент.
Как это выглядит в реальной эксплуатации
Механик с двадцатилетним стажем на дорожных объектах обычно может рассказать пару характерных историй про подушки вальца. Первая — классическая: каток приехал на объект, отработал смену, на следующее утро водитель жалуется на странную дрожь кабины и посторонний стук. Поднимают барабан, а одна из подушек разорвана пополам. Резина просто не выдержала — либо она уже была на пределе ресурса, либо произошёл удар (например, каток наехал на выступающую арматуру на высокой скорости вибрации).
Вторая ситуация сложнее и опаснее: подушки изношены, но не до конца. Резина потеряла эластичность, покрылась трещинами, но визуально держится. Виброблок начинает бить по раме через жёсткую передачу. Трещины появляются в сварных швах рамы, начинают ослабевать крепёжные шпильки. Если не диагностировать проблему вовремя, ремонт рамы обойдётся в десятки раз дороже, чем замена комплекта подушек.
По этой причине опытные специалисты рекомендуют менять подушки не по факту разрыва, а превентивно — при достижении определённого наработки или при обнаружении видимых дефектов.
Признаки того, что подушкам пора на замену
Диагностика не требует сложного оборудования. Достаточно периодического визуального осмотра и внимания к поведению машины:
- Глубокие радиальные трещины на резиновом массиве, особенно если они доходят до металлического фланца
- Отслоение резины от металла — даже начальное, когда отслоился небольшой участок
- Неравномерная деформация: одна подушка «просела» сильнее остальных
- Износ резины до такой степени, что зазоры между фланцами уменьшились критически
- Появление стука или изменившегося характера вибрации в кабине
Последний пункт — косвенный признак, потому что причиной может быть что угодно. Но если стук появился одновременно с изменением характера уплотнения (каток стал хуже уплотнять материал), это серьёзный повод заглянуть под барабан.
Несколько слов о замене
Процесс замены подушек технически несложен, но требует аккуратности. Виброблок нужно зафиксировать, открутить крепёжные болты, снять изношенные элементы и установить новые. Главная ошибка — затягивать болты «на глаз» или с чрезмерным усилием. Перетянутый болт деформирует подушку ещё до начала работы, и ресурс её резко сокращается. Недотянутый — приведёт к тому, что при вибрации болт будет работать на срез и в итоге оборвёт.
Ещё один момент, о котором часто забывают: подушки на одном валу нужно менять комплектом. Если поставить одну новую и три старых, нагрузка распределится неравномерно. Новая подушка будет работать за соседей, быстрее износится, а старые продолжат разрушать раму.
Оригинал или аналог — что выбирать
Оригинальная подушка Caterpillar 235-5027 — это гарантия того, что резина имеет заявленные характеристики, а металл соответствует прочностным требованиям. Но на практике не всегда есть возможность ждать поставку оригинала, особенно если каток простаивает на объекте и каждый день простоя стоит денег.
Аналоги существуют, и среди них встречаются вполне работоспособные варианты. Ключевые критерии качества аналога: наличие сертификатов или хотя бы стабильная репутация производителя, правильная геометрия (подушка должна встать без доработки напильником) и адекватная цена — слишком дешёвое изделие почти наверняка сделано из резины, не рассчитанной на вибрационные нагрузки.
Бывают случаи, когда аналог по качеству не уступает оригиналу — это происходит, когда производитель аналога использует те же самые поставщики резиновых смесей и соблюдает технологию вулканизации. Но проверить это до покупки сложно, поэтому чаще ориентируются на опыт коллег и обратную связь от тех, кто уже поставил конкретную партию на свои машины.
Ресурс и факторы, на него влияющие
Заявленный ресурс подушек вальца у разных производителей варьируется, но в реальности он сильно зависит от условий работы. Каток, который уплотняет песчаную подушку на ровной площадке, изнашивает подушки медленнее. Каток, который штурмует глинистый косогор с включениями крупного щебня — быстрее.
Температура тоже играет роль. В жару резина становится мягче и быстрее деформируется. На холоде — теряет эластичность, и риск появления трещин возрастает. Контакт с маслами и гидравлической жидкостью (а на старых катках с протекающими сальниками это случается) убивает резину за считанные дни.
При типовых условиях — асфальтирование дорог в умеренном климате — комплект подушек обычно отрабатывает 1500–2500 моточасов. Это примерно один-два сезона активной работы. На тяжёлых объектах этот срок может сократиться вдвое.
Итог без красивых слов
Подушка вальца Caterpillar 235-5027 — не та деталь, о которой думают каждый день. Она маленькая, относительно недорогая и скрыта под барабаном. Но именно она определяет, будет ли каток работать как положено или превратится в источник постоянных проблем с рамой и крепежом. Регулярный осмотр, своевременная замена комплекта и минимум внимания к тому, что происходит под машиной — это всё, что нужно, чтобы эта деталь выполняла свою функцию без сюрпризов.
